Описание

Уникальная система для проектирования и монтажа неэксплуатируемых кровель, впервые в России сертифицирована для основания из профиля стального листового гнутого с высотой профиля 75 мм.

Система обеспечивает предел огнестойкости не менее 30 минут, класс пожарной опасности конструкции К0 при продолжительности огневого воздействия не менее 30 минут.

RE 30 по ГОСТ 30247.1-94

К0(30) по ГОСТ 30403-2012

Описание

Уникальные свойства

• Надежность и долговечность
• Экологическая чистота, радиационная безопасность
• Технологичность монтажа, "чистота" процесса
• Доступность контроля при монтаже и эксплуатации
• Ремонтопригодность
• Минимальные толщина покрытия и нагрузка на конструкцию
• Дополнительная тепло- звукоизоляция, шумопоглощение
• Виброустойчивость, влагостойкость
• Возможность последующей облицовки негорючими материалами огнезащитного слоя
• Эстетичность и законченность внешнего вида

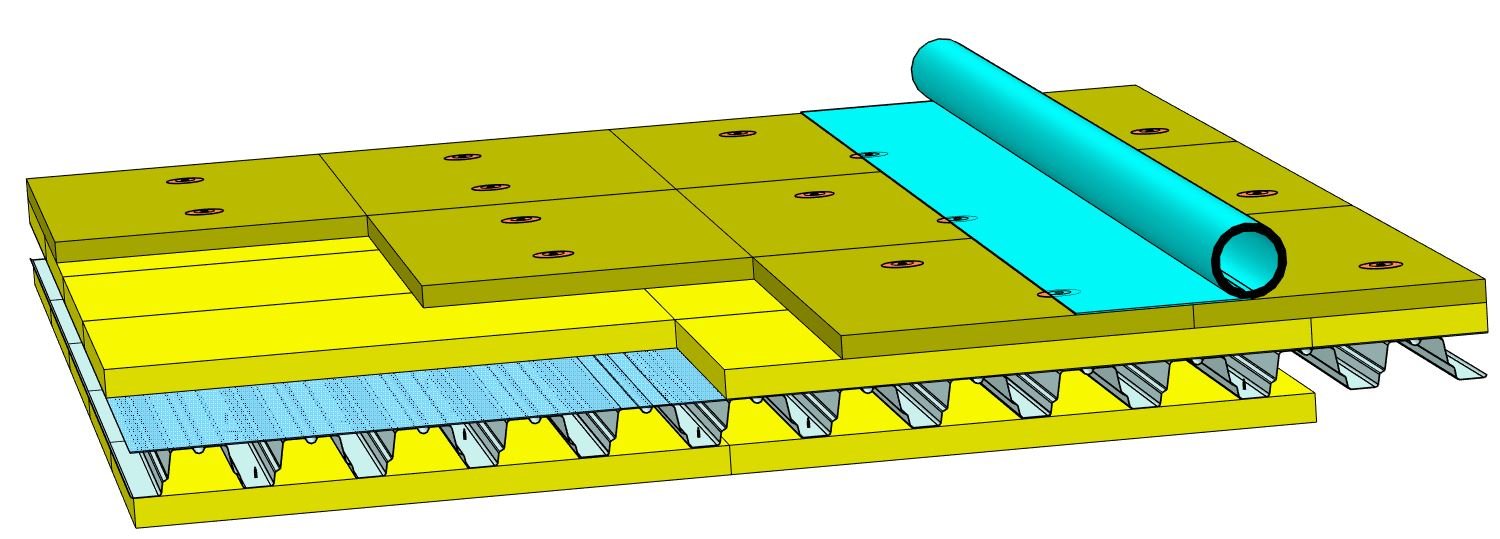

Компоненты системы

Основание: профиль стальной листовой гнутый с гофрами высотой не менее 75мм.

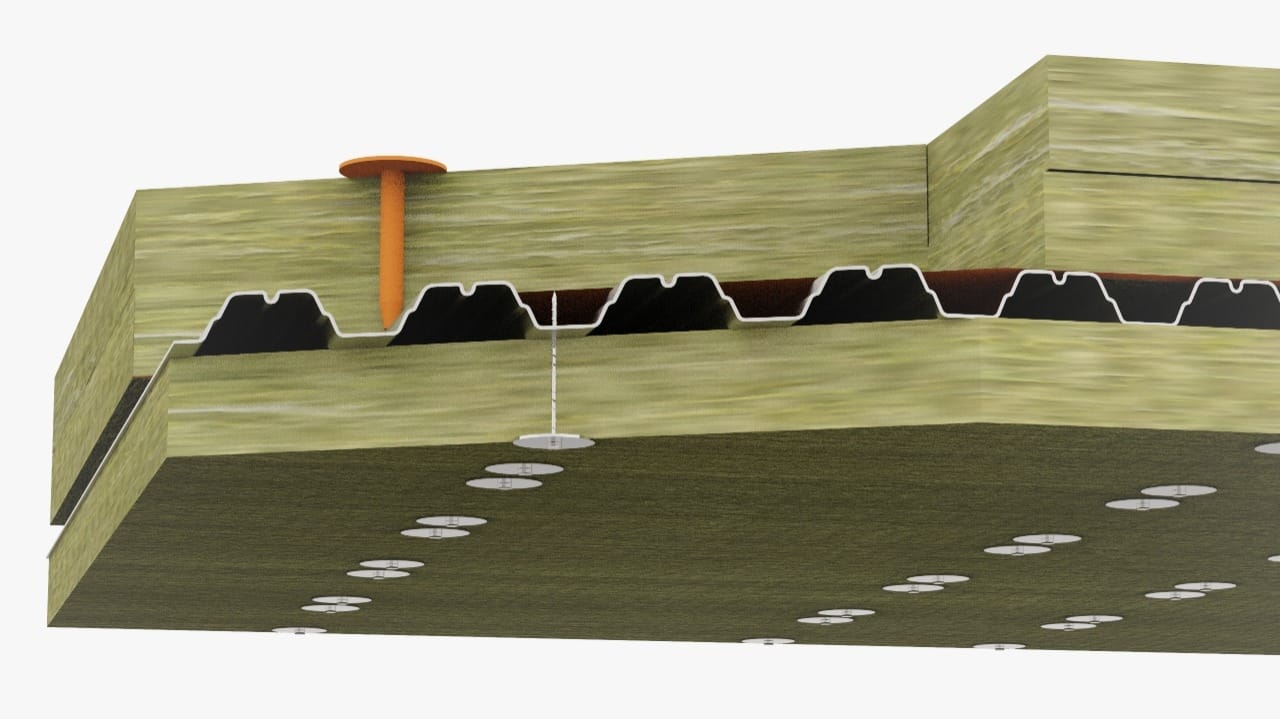

Подшивка снизу:

• Плита минераловатная огнезащитная теплоизоляционная EURO-ЛИТ плотностью 150 кг/м³ толщиной 40мм.
• Крепёж: саморезы сверлоконечные L=60мм. и шайбы прижимные стальные рондоль

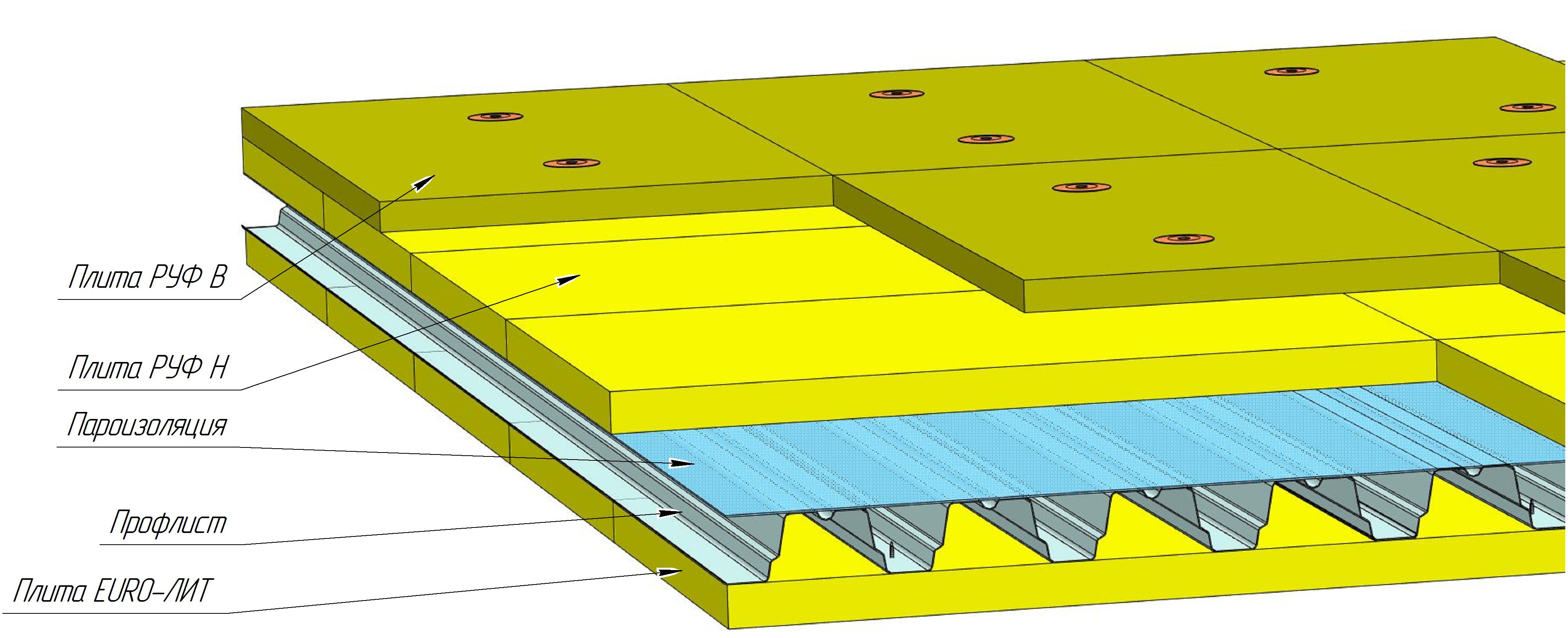

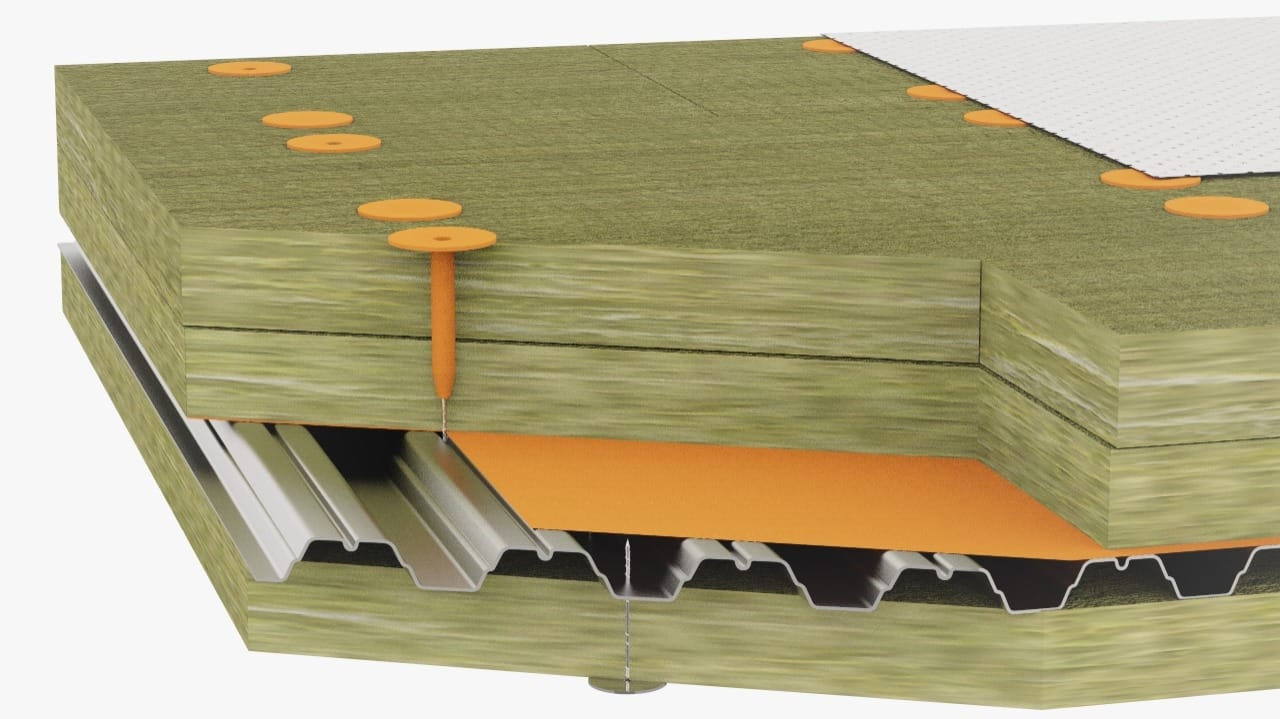

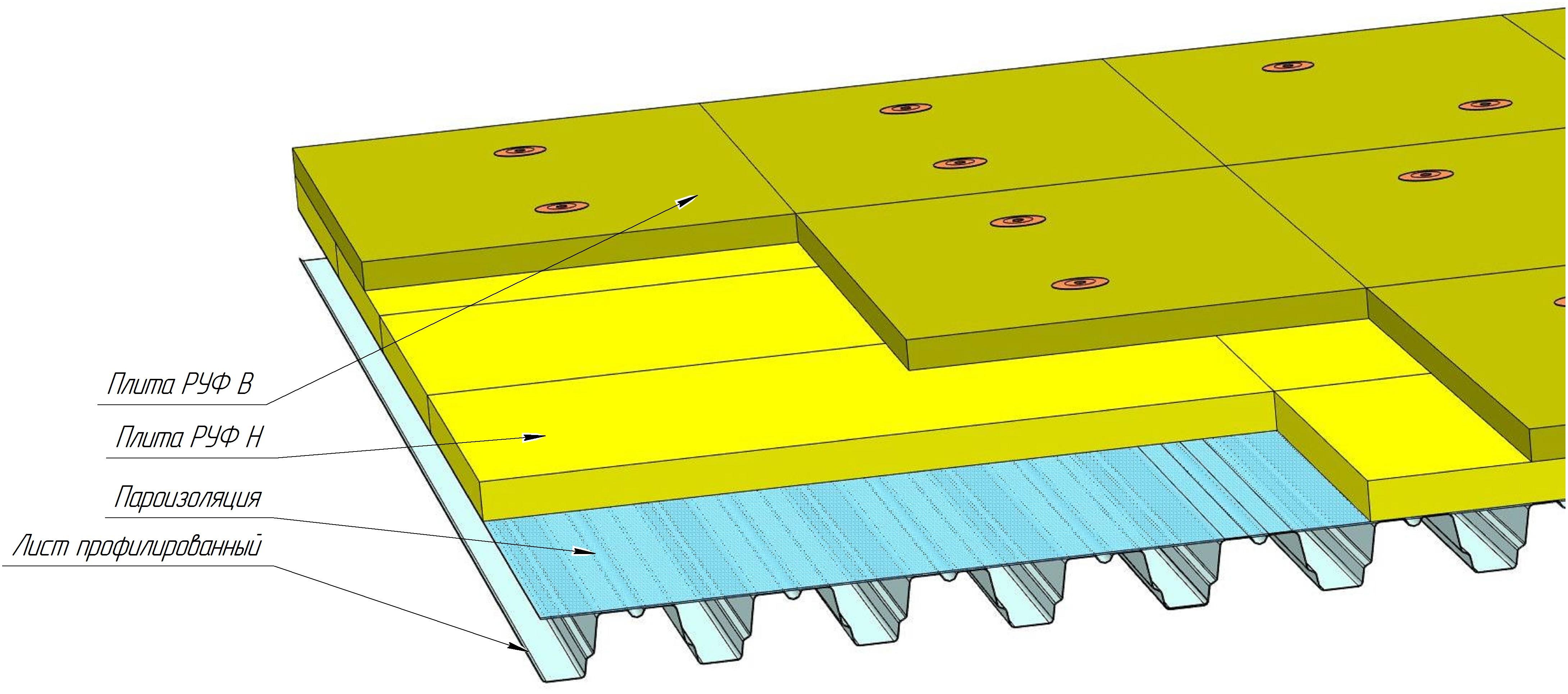

Верхние слои (снизу вверх):

• Пароизоляция
• Плита минераловатная тепло- и звукоизоляционная или плита минераловатная тепло- и звукоизоляционная EURO-РУФ Н толщиной не менее 50 мм.
• Плита минераловатная тепло- и звукоизоляционная или плита минераловатная тепло- и звукоизоляционная EURO-РУФ В толщиной не менее 40 мм.

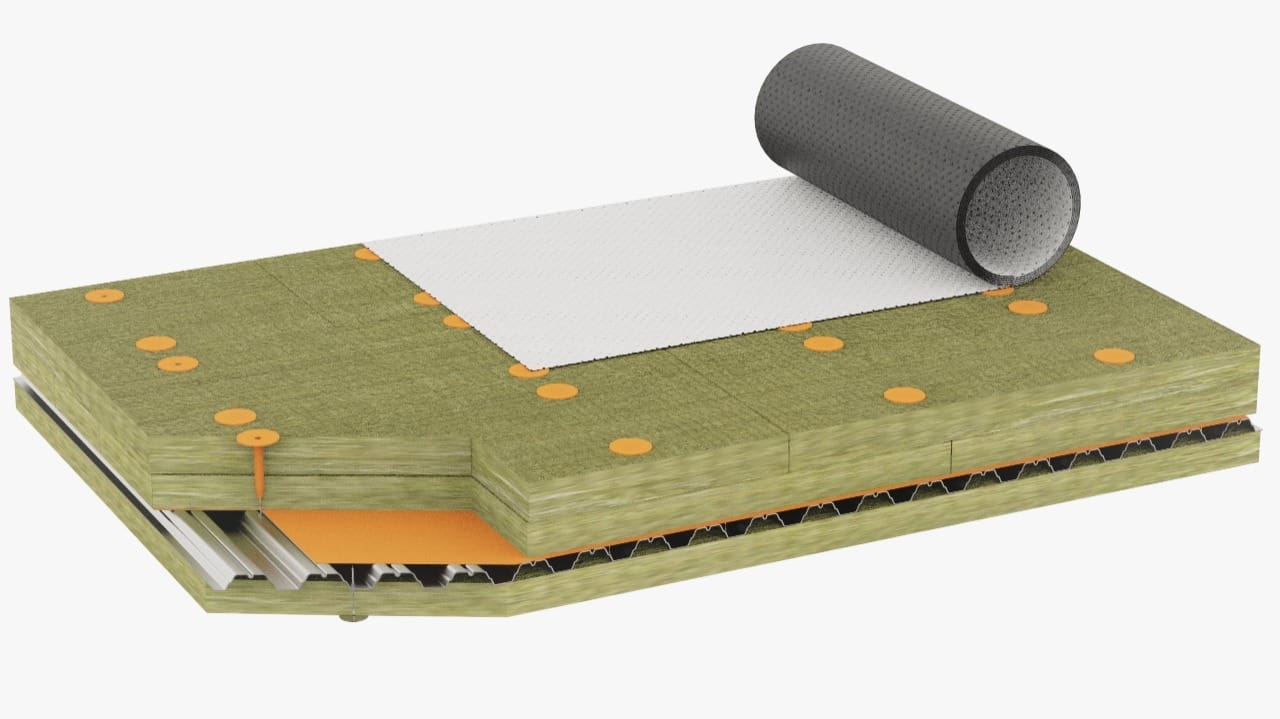

• ПВХ Мембрана различных производителей.

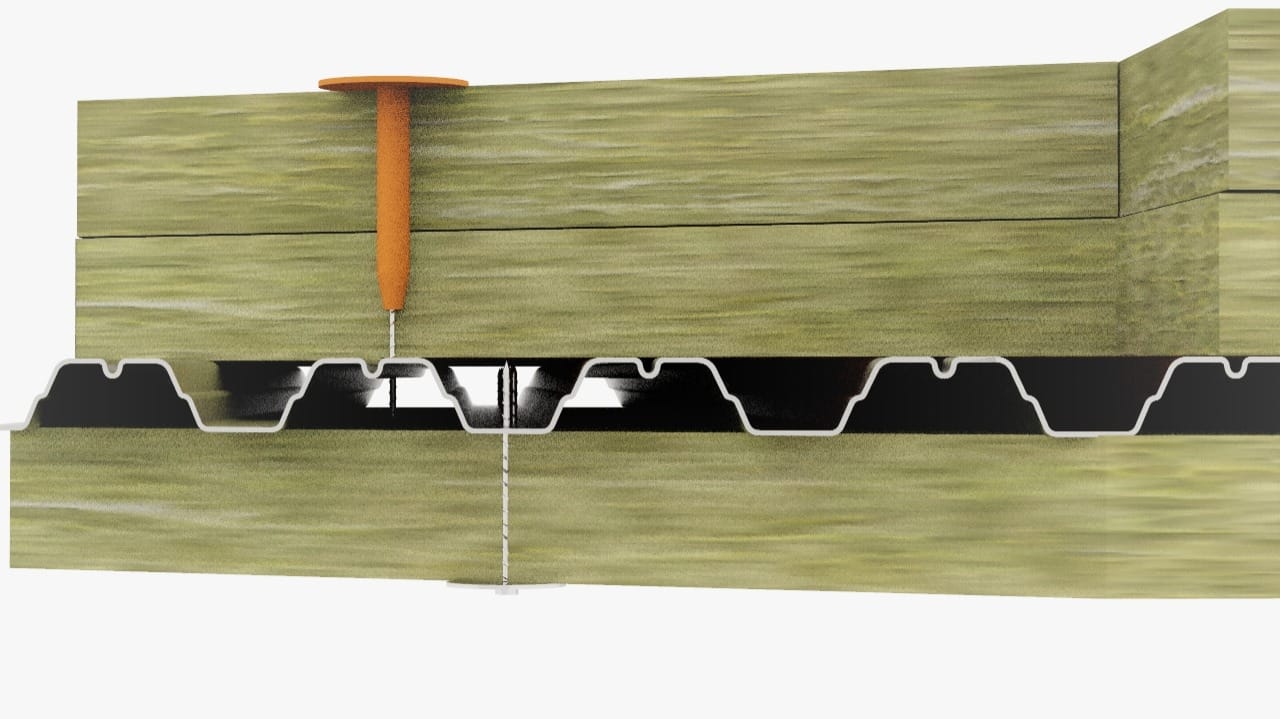

• Крепёж Дюбель телескопический и саморез сверлоконечный.

Условия эксплуатации

• При температуре от - 60?С
• При влажности до 90%

Срок эксплуатации

Применение

Назначение и область применения.

• Распространяется на несущие, самонесущие и ограждающие деревянные конструкции с применением комплексного огнезащитного покрытия «ЕТ ДРЕВО» (далее – «система»).
  Система, предназначена для понижения класса пожарной опасности деревянных конструкций до К0, поднятия огнестойкости до 45 минут, а также дополнительно обеспечивает тепло- и звукоизоляцию.
  Фактический класс пожарной опасности конструкции определяется путём проведения огневых испытаний в соответствии с ГОСТ 30403-2012.

Требования к деревянным конструкциям

• До монтажа системы, на деревянных конструкциях должны быть произведены работы по защите их от увлажнения, биоповреждения, в соответствии с требованиями СП 64.13330.2017 на деревянные конструкции, защите от коррозии (для конструкций, эксплуатируемых в условиях агрессивных сред) в соответствии с нормами по проектированию строительных конструкций с защитой от коррозии СП 28.13330.2017 и проектной документацией.
  Допускается монтаж системы на деревянные конструкции, обработанные огнезащитными пропиточными составами, нанесенными на предприятиях-изготовителях.
  Перед применением необходимо в обязательном порядке проверить поверхность на совместимость с клеящим составом на

Область применения

• МБОР для утепления и огнезащиты частного дома
• МБОР для частного строительства

Характеристики

Характеристики плиты минераловатной огнезащитной теплоизоляционной EURO-ЛИТ ТУ 5762-011-08621635-2009:

• Плотность: 150±10кг/м³
• Толщина: 40±2мм.
• Габаритные размеры: 1000/1200±3 ? 600±3 мм.

Характеристики крепежа плит EURO-ЛИТ:

• Саморезы сверлоконечные DIN 7504 К 4,8х60 либо аналоги
• Шайбы прижимные стальные рондоль D 50 отв. 6 либо аналоги

Характеристики пароизоляции:

• Пленка полиэтиленовая ГОСТ 10354-82 либо аналоги.

Характеристики плиты минераловатной теплоизоляционной EURO-РУФ Н ТУ 23.99.19-10-08621635-2018:

• Плотность*: 110±10кг/м³
• Толщина*: 40?200 мм.  (с шагом 10 мм.)
• Габаритные размеры: 1000/1200±3 ? 600±3 мм.

Характеристики плиты минераловатной тепло- и звукоизоляционной РУФ Н ТУ 23.99.19-022-08621635-2018:

• Плотность*: 81?132кг/м³
• Толщина*: 40?200 мм. (с шагом 10мм.)
• Габаритные размеры: 1000/1200±3 ? 600±3 мм.

Характеристики плиты минераловатной теплоизоляционной EURO-РУФ В ТУ 23.99.19-10-08621635-2018:

• Плотность*: 180±12кг/м³
• Толщина*: 30?80 мм. (с шагом 10мм.)
• Габаритные размеры: 1000/1200±3 ? 600±3 мм.

Характеристики плиты минераловатной тепло- и звукоизоляционной РУФ В ТУ 23.99.19-022-08621635-2018:

• Плотность*: 145?185кг/м³
• Толщина* 40?100 мм. (с шагом 10мм.)
• Габаритные размеры: 1000/1200±3 ? 600±3 мм.

* Толщины и плотности плит подбираются исходя из теплотехнического расчёта.

Характеристики ПВХ Мембраны:

Толщина: 1,2?2мм

Производители:

• Технониколь
• Пеноплекс
• Icopal

Марки:

• LOGICROOF
• ECOPLAST
• PLASTFOIL
• MONARPLAN

Характеристики крепежа:

• Дюбель телескопический D50/d5/L55?285 либо аналоги
• Саморезы сверлоконечные HTV-R 4,8?80?200 либо аналоги

Применение

В климатических районах со снеговой нагрузкой по III группе

В зданиях и сооружениях любого типа и назначения, в том числе в медицинских и детских дошкольных учреждениях, предприятиях общественного питания и пищевого производства.
